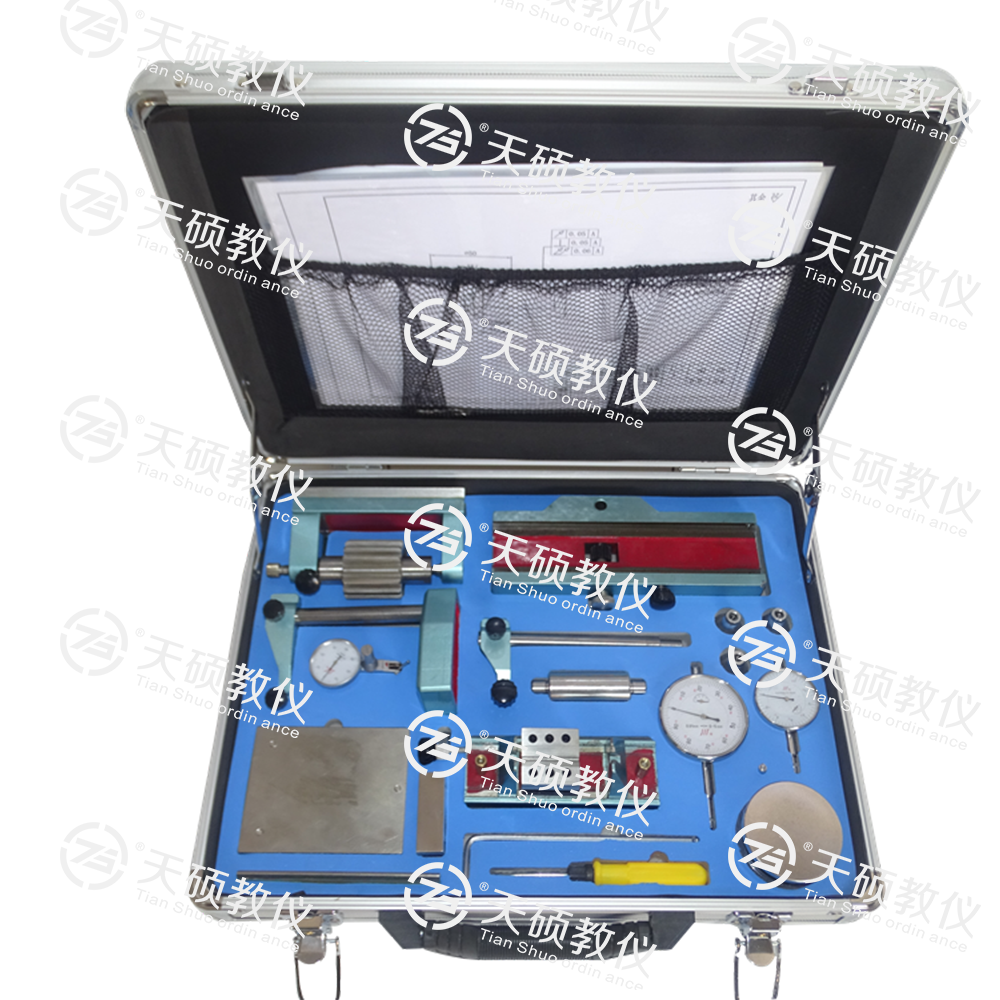

TSMTXW-1型 零件形位誤差測量組合實訓裝置

技術指標

1.外形尺寸：410mm×310mm×100mm

2.便攜組合式(檢測裝置、檢測零件、標準圖紙及指導書均放在一個精製的箱子裏)

3.精密檢驗零件：齒輪測量組合（7級）、圓度（圓柱度）測量組合（7級）、直線度測量組合（7級）、平麵度（平行度）測量組合（7級）、垂直度測量組合（7級）、對稱度測量組合（7級）、跳動測量組合（7級）

4.精密測量工具：

一）微型跳動測量儀

1）測量範圍長度（50－100mm）.直徑（5－80mm，精度（6級））

2）百分表（0－3mm,0.01mm，1個）

3）千分表（0-1mm,0.001mm,1個）

4）V型塊35X35 mm（1級）

5）測量齒輪（模數1－2.5mm、齒數17－36，（7級））

6）導軌精度：0.01/100mm

二）測微組合儀：

1）測量範圍：長度（80－80mm）.，精度（6級）

2）杠杆百分表（0－1mm,0.01mm，1個）

3）平板精度：（1級）

5.實訓箱裏放置零件及工量具定位座板；方便擺放和老師對裝置清點及管理
